產品特點及用途

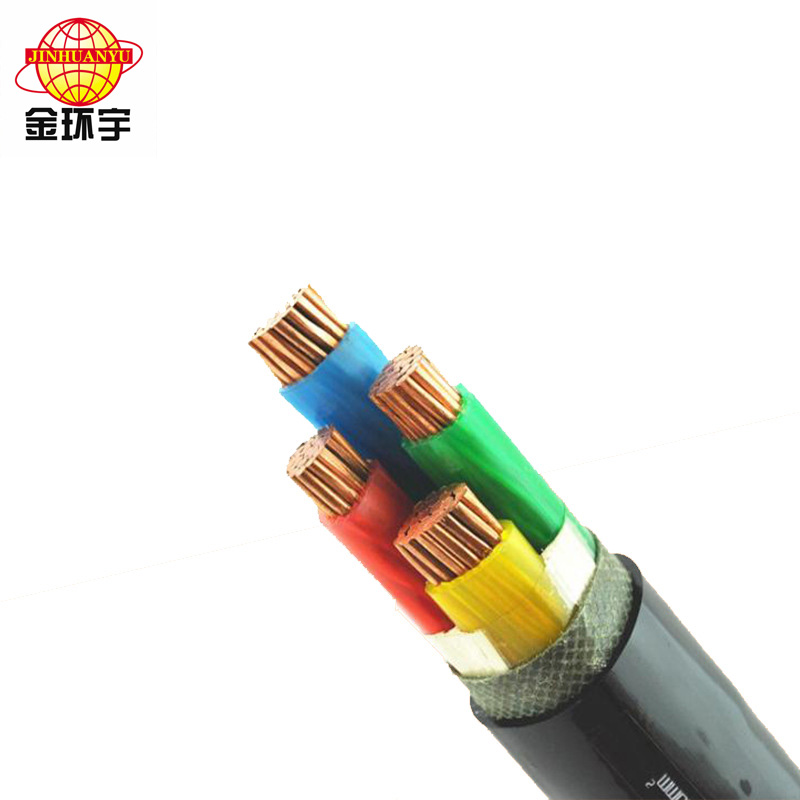

N-VV耐火電纜用于交流額定電壓Uo/U為0.6/1kV及以下的輸配電線路上。

N-VV銅芯聚氯乙燃絕緣聚氯乙燃護套電力電纜具有良好的電氣性能和化學穩定性，結構簡單，使用方便。

產品型號

N-VV 銅芯耐火聚氯乙烯絕緣聚氯乙烯護套

N-VV22 銅芯耐火聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套

N-VV32 銅芯耐火聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套

N-VV42 銅芯耐火聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套

產品標準

N-VV耐火電纜按GB/T 12706.1-2008標準組織生產。

產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為70℃;

3、短路時(持續時間不超過5S)電纜導體的溫度不超過160℃;

4、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝12D，有鎧裝——10D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件：

環境溫：空中敷設為40℃，地埋敷設為25℃。

電纜導體工作溫度70℃。

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，電纜與地面距離S=3D。

電力電纜安裝注意事項

對電纜端頭和中間接頭的基本要求：a.導體連接好;b.絕緣可靠，推薦采用輻照交聯熱收縮型硅橡膠絕緣材料;c.密封良好;d.足夠的機械強度，能適應各種運行條件。

電纜端頭必須使用防止水及其它腐蝕性材料的侵蝕，以防因水樹引起絕緣層老化而導致?lián)舸?/p>

電纜的裝卸必須使用吊車或叉車，禁止平運，平放，大型電纜安裝時須使用放纜車，以免電纜受外力損傷或因人工拖動而擦傷。

電纜如因故不能及時敷設時，應將其放在干燥地方貯存，防止日光爆曬，電纜端頭進水等。
